Perché il cilindro a vite sbagliato costa più di quello giusto
Un cilindro a vite che non corrisponde al tuo polimero non si rompe rumorosamente. Fallisce lentamente. L'output scende al di sotto delle specifiche. La qualità della fusione diminuisce. Macchie nere appaiono in un prodotto che prima funzionava pulito. Sei mesi dopo, la squadra di manutenzione tira una vite che avrebbe dovuto durare tre anni.
ILcanna a vite singola vs canna a doppia vitela decisione guida tutto. Se lo fai bene, la macchina funzionerà per anni. Se sbagli, pagherai in termini di scarti, tempi di inattività e sostituzione per la quale non avevi previsto il budget.
Due domande determinano la scelta.Che materiale stai lavorando?Ecosa deve diventare la massa fusa prima di raggiungere lo stampo?Tutto il resto – rapporto L/D, profondità di volo, lega della canna – segue da queste due risposte.
Questa guida ti guida attraverso entrambi, ti fornisce i numeri delle specifiche che la maggior parte degli articoli tralascia e ti mostra esattamente ciò di cui un produttore di cilindri a vite ha bisogno da te per quotare la parte giusta.
Cos'è un cilindro a vite singola?
Un singolo cilindro della vite contiene una vite rotante all'interno di un foro riscaldato. La vite trascina il polimero in avanti per attrito: i pellet fanno presa sulla parete del cilindro più forte di quanto non facciano sulla radice della vite, quindi il materiale si sposta verso lo stampo invece di ruotare sul posto.
La vite svolge il suo lavoro in tre zone.
Zona di alimentazione.I voli profondi trasportano i pellet solidi dalla tramoggia. La profondità di volo qui rimane generosa: il materiale è ancora solido e necessita di volume.
Zona di compressione.La profondità del volo si riduce. Il polimero si compatta, si scioglie contro la parete calda del cilindro e si taglia contro se stesso. La maggior parte dello scioglimento avviene qui.
Zona di misurazione.I voli poco profondi pompano una fusione uniforme a pressione costante nello stampo. La coerenza conta più della miscelazione.
Specifiche chiave
| Parametro | Gamma tipica |
|---|---|
| Rapporto L/D | Da 20:1 a 36:1 (da 25:1 a 33:1 copre la maggior parte del lavoro) |
| Diametro del foro | Da Ø14mm a Ø500mm |
| Lunghezza di lavoro | Fino a 10.000 mm |
| Base in acciaio | 38CrMoAlA (1.8509), 34CrAlNi7, 42CrMo |
| Profondità di nitrurazione | 0,4 – 0,7 mm |
| Rugosità superficiale | Ra 0,4 µm |
| Rettilineità | 0,015 mm |
Dove vincono le singole viti
Design semplice. Meno punti di usura. Costo inferiore. Facile formazione dell'operatore. Un cilindro di estrusore monovite che esegue PE pulito a 400 kg/h è una macchina che puoi insegnare a far funzionare a un nuovo assunto in una settimana.
La velocità di produzione è elevata per materiali omogenei. La vite crea bene la pressione, il che è importante per le matrici per tubi e per lamiere che necessitano di una pressione della testa costante. La manutenzione è semplice: tirare la vite, pulirla, misurarla, rimetterla a posto.
Dove le singole viti falliscono
La capacità di mixaggio è limitata e questo è il limite massimo. Una singola vite sposta il polimero lungo un canale dove la velocità di taglio raggiunge il picco sulla parete del cilindro e scende quasi a zero alla radice della vite. Le zone di miscelazione ad alto taglio costano in termini di produzione e aumentano la temperatura di fusione, quindi non è possibile impilarne molte.
Le singole viti non possono disgregare gli agglomerati. Non possono disperdere uniformemente la fibra di vetro. Non possono devolatilizzare in modo efficiente. Mescolare elementi come Maddock o i mixer per ananas aiuta, ma trattano un sintomo dell'architettura, non l'architettura stessa.
EJS producecilindri delle viti dell'estrusorenella gamma Ø14–500 mm in costruzione nitrurata e bimetallica, costruiti su disegno del cliente o decodificati dal modello della macchina.
Cos'è un cilindro a doppia vite?
Un cilindro a doppia vite contiene due viti che si intrecciano all'interno di un foro a forma di otto. Le viti trasferiscono ripetutamente il materiale tra loro. Questo trasferimento è il punto centrale: consente alla macchina di applicare un taglio intenso a una piccola frazione della fusione alla volta, senza cuocere la maggior parte.
Il meccanismo separa le viti gemelle dalle viti singole in un modo che nessuna geometria della vite può falsificare. Il materiale si muove per spostamento positivo invece che per flusso trascinato, il che significa che la macchina gestisce polveri, scaglie e alimentazione irregolare che farebbero morire di fame una singola vite.
Dominano due famiglie.
Canna bivite parallela
Due viti di diametro costante corrono fianco a fianco lungo un foro diritto. I design corotanti dominano il compounding; i design controrotanti si presentano in applicazioni di profili specifici.
| Parametro | Gamma tipica |
|---|---|
| Rapporto L/D | Da 32:1 a 52:1 (40:1 comune nella composizione) |
| Diametro del foro | Da Ø20 mm a Ø250 mm |
| Elemento a vite in acciaio | W6Mo5Cr4V2 (acciaio rapido M2), 38CrMoAlA |
| Sezione della canna in acciaio | 40Cr, 38CrMoAlA, SKD61 |
| Coppia | Alto: gli alberi sopportano il carico richiesto dalla miscelazione |
I gemelli paralleli sono modulari. Gli elementi di trasporto, i blocchi di impasto e gli elementi di miscelazione scorrono su alberi scanalati nell'ordine richiesto dal processo. Cambia la formulazione, cambia l'ordine degli elementi. Questa flessibilità è il motivo per cui i compoundatori costruiscono le loro linee attorno ad essi.
Ideale per:compounding, masterbatch, compound rinforzati con fibra di vetro, polimeri caricati con minerali, estrusione reattiva, devolatilizzazione.
EJS costruiscecanne bivite paralleleda Ø20 a Ø250 mm, fino a 10 m di lunghezza di lavoro.

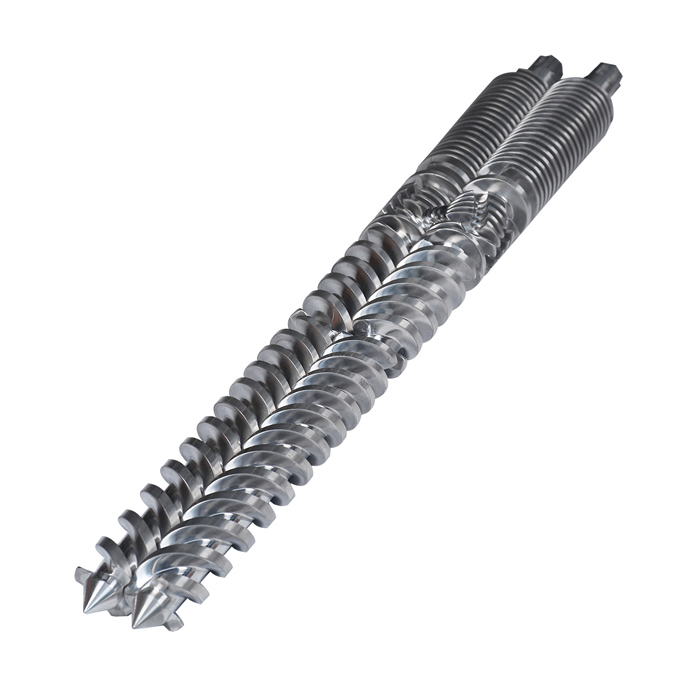

Canna conica bivite
Due viti coniche sono posizionate più vicine tra loro all'estremità di alimentazione e si allargano verso la matrice. Il diametro si riduce dall'alimentazione allo scarico: 65/132, ad esempio, significa 65 mm all'estremità della filiera e 132 mm all'estremità dell'alimentazione.
| Parametro | Gamma tipica |
|---|---|
| Designazione della dimensione | da 30/70 a 188/330 |
| Dimensioni comuni | 35/80, 45/90, 50/105, 55/110, 65/132, 80/143, 92/188, 110/220 |
| Rotazione | Controrotante |
| Velocità della vite | Basso: delicato sui polimeri sensibili al calore |
Il cono fa un vero lavoro. I grandi facchini all'estremità di alimentazione catturano facilmente la polvere: un aspetto fondamentale per la miscela secca di PVC, che le singole viti hanno difficoltà ad alimentare. Man mano che il diametro si restringe verso lo stampo, il materiale si compatta e la pressione aumenta senza l'elevato taglio che un gemello parallelo genererebbe.
Questa delicatezza è la ragione per cui il PVC rigido appartiene a un gemello conico. Il PVC rilascia acido cloridrico quando si surriscalda. Il taglio genera calore. Un gemello conico gira più lentamente, taglia meno e porta il materiale allo stampo prima che il pacchetto stabilizzatore si esaurisca.
Ideale per:tubo in PVC rigido, profili e infissi in PVC, WPC (composito legno-plastica), foglio in PVC.
EJS produceCanne coniche bivitenella gamma da 30/70 a 188/330 e conserva 55/110 e 65/132 come stock semilavorato per una consegna più rapida.
Tabella comparativa testa a testa
| Caratteristica | Canna a vite singola | Doppia vite parallela | Doppia vite conica |
|---|---|---|---|
| Numero di viti | 1 | 2 | 2 (rastremato) |
| Rotazione della vite | Unica direzione | Co- o contro-rotante | Controrotante |
| Rapporto L/D tipico | 20:1 – 36:1 | 32:1 – 52:1 | Fissato dalla geometria conica |
| Capacità di miscelazione | Limitato | Eccellente (dispersivo + distributivo) | Moderato, gentile |
| Forza di taglio | Moderato, incontrollato | Alto, sintonizzabile con precisione | Basso, volutamente |
| Modulo di alimentazione | Pellet | Pellet, polvere, scaglie, fibre | Miscela in polvere e secca |
| I migliori materiali | PE, PP, PS, ABS, HDPE | Mescole caricate, masterbatch, nylon GF | PVC rigido, WPC |
| Tasso di uscita | Alto per una fusione omogenea | Alto, con lavoro di mixaggio incluso | Moderare |
| Complessità di manutenzione | Basso | Alta (elementi componibili) | Moderare |
| Costo relativo del barile | 1,0× | 3–5× | 2–4× |
| Applicazioni tipiche | Tubo, pellicola, lamiera, cavo | Compounding, masterbatch | Tubo in PVC, profilo, WPC |
Quali applicazioni necessitano di un cilindro a vite singola?
Un unico cilindro a vite guadagna il suo posto quando il materiale arriva pronto. Il polimero è già composto. I pellet sono uniformi. Il tuo compito è scioglierli in modo pulito e spingerli attraverso uno stampo a pressione costante.
Pagare per una capacità di miscelazione bivite che non usi mai è la spesa eccessiva più comune nell'approvvigionamento di estrusioni.
| Applicazione | Tipo di vite consigliato | Perché |
|---|---|---|
| Estrusione di tubi (PE, PP, HDPE) | Vite singola | Pellets precomposti; la coerenza dell'output batte il mixaggio |
| Soffiaggio film (LDPE, LLDPE, HDPE) | Vite singola | Fusione uniforme a pressione stabile; nessuna richiesta di miscelazione |
| Estrusione di lastre (ABS, PS, PP) | Vite singola | Elaborazione amorfa standard; la creazione di pressione è importante |
| Guaina per cavi | Vite singola | Il composto arriva pronto; il controllo dimensionale è la priorità |
| Stampaggio per soffiaggio | Vite singola | Qualità di fusione e consistenza del getto, senza aggiunta di composti |
| Stampaggio ad iniezione | Vite singola (alternativa) | Categoria separata: la vite funge anche da stantuffo |
Una nota meritano le viti di iniezione. RuotanoEscivolo, quindi portano un gruppo vite-punta - punta, valvola di non ritorno, anello di ritegno - che le viti di estrusione non hanno mai. La canna è un foro a vite singola, ma l'hardware è la sua disciplina.
Quali applicazioni richiedono un cilindro a doppia vite?
Un cilindro a doppia vite diventa necessario quando è necessario fonderecambiato, non semplicemente sciolto.
Tubo e profilo in PVC rigido.Il PVC si degrada esotermicamente e rilascia HCl. Una singola vite genera calore di taglio incontrollato che accelera tale reazione. Il PVC rigido arriva come miscela di polvere secca, che una singola vite alimenta male. Un cilindro conico a doppia vite alimenta la polvere, la compatta delicatamente e la eroga a basso taglio. L'utilizzo di PVC rigido su una singola vite produce degrado, macchie nere e scarsa finitura superficiale.
Compounding e masterbatch.La miscelazione dispersiva rompe gli agglomerati. Un agglomerato di pigmento che sopravvive alla vite si presenta come una striscia nella parte del cliente. I blocchi impastatori in un gemello parallelo applicano il taglio necessario per rompere quegli agglomerati; un singolo canale della vite non può.
Fibra di vetro, carbonato di calcio e composti riempiti di talco.Il riempitivo deve essere distribuito uniformemente e, per la fibra di vetro, mantenere la lunghezza della fibra. I gemelli paralleli consentono di distribuire l'intensità della miscelazione esattamente lungo la coclea, con alimentatori laterali che introducono la fibra a valle della zona di fusione per proteggerne la lunghezza.
Estrusione reattiva.L'innesto, l'estensione della catena e la reticolazione richiedono tempi di residenza controllati e miscelazione intensa. Le viti gemelle forniscono entrambi perché l'ordine degli elementi imposta la distribuzione del tempo di residenza.
Devolatilizzazione.La rimozione di umidità, solvente o monomero richiede una sezione ventilata in cui la fusione si diffonde in modo sottile sotto vuoto. Le doppie viti creano il rinnovamento della superficie; le singole viti riescono a malapena a farlo.
WPC (composito legno-plastica).La farina di legno è abrasiva, sensibile al calore e si nutre come una polvere. I gemelli conici gestiscono l'alimentazione e mantengono il taglio sufficientemente basso da evitare di bruciare il legno.
Guida ai materiali: quale polimero stai utilizzando?
| Polimero | Tipo di vite consigliato | Motivo |
|---|---|---|
| PVC (rigido/uPVC) | Gemello conico | Sensibile al calore; alimentazione in polvere; necessita di un taglio delicato |
| PVC (flessibile) | Gemello conico o parallelo | Il contenuto di plastificante riduce la sensibilità al taglio |
| PE/PP/HDPE | Vite singola | Fusione omogenea, lavorazione semplice |
| ABS/PS/PC | Vite singola | Elaborazione amorfa standard |
| Nylon riempito di vetro | Gemello parallelo | Elevata richiesta di miscelazione; controllo della lunghezza delle fibre |
| Masterbatch/concentrato | Gemello parallelo | La miscelazione dispersiva è il prodotto completo |
| Poliolefina caricata con CaCO₃ | Gemello parallelo | Dispersione del riempitivo; richiesta resistenza all'abrasione |
| Mescole di gomma | Vite singola (geometria della gomma) | Design con cilindro a spillo e alimentazione a freddo, categoria a parte |
| WPC | Gemello conico | Alimentatore abrasivo, sensibile al calore, simile a una polvere |
| PET (da bottiglia a bottiglia) | Doppio (ventilato) | Devolatilizzazione per il controllo dell'umidità e della flebo |
| PET (fogli, essiccato) | Vite singola | I pellet pre-essiccati non necessitano di ventilazione |
Materiali dei cilindri delle viti: nitrurati o bimetallici?
Il tipo a vite rispondeComeelabori. Il materiale della canna rispondequanto tempo sopravvive l'hardware. La maggior parte degli articoli comparativi ignorano completamente questo aspetto, ed è da qui che ha origine gran parte dei fallimenti prematuri.
Costruzione nitrurata
La nitrurazione diffonde l'azoto nella superficie dell'acciaio di base, formando una custodia dura profonda da 0,4 a 0,7 mm. 38CrMoAlA è l'acciaio di base standard in tutta l'Asia; Nitruri 34CrAlNi7 più profondi e duri per lo stesso trattamento.
Scegli nitrurato quando:si utilizzano resine pulite e non caricate: PP naturale, PE, PS, ABS. La custodia resiste all'usura e il bimetallico acquisterebbe una protezione a cui non invocherai mai.
Il limite:la custodia rigida è sottile. I riempitivi abrasivi lo tagliano e sotto di esso si trova un nucleo di acciaio più morbido che si erode rapidamente.
Costruzione bimetallica
Il bimetallico aggiunge uno strato separato di lega resistente all'usura. Sulla vite, EJS la applica mediante saldatura PTA (arco trasferito al plasma) - da 1,0 a 1,5 mm di Ni60, Colmonoy 56 o Colmonoy 83. Sul cilindro, la lega entra mediante fusione centrifuga - da 2,0 a 3,0 mm dei gradi da EJS01 a EJS04.
| Lega | Composizione | Antiusura | Anticorrosivo | Durezza |
|---|---|---|---|---|
| Ni60 (vite) | Ni+Cr+Fe+Si | ★★★ | ★★★★ | HRC 56–62 |
| Colmonoy 56 (vite) | Ni+Cr+Si+Fe | ★★★ | ★★★★ | HRC 53–58 |
| Colmonoy 83 (vite) | Ni+Wc+Cr+C | ★★★★ | ★★★★ | 50–55 HRC |
| EJS01 (barile) | Fe+Ni+Cr+B | ★★★ | ★★ | HRC 58–62 |
| EJS02 (barile) | Ni+Cr+Co+B | ★★ | ★★★ | 50–58 HRC |
| EJS03 (barile) | Ni+Cr+Co+V+B | ★★★ | ★★★ | 55–60 HRC |
| EJS04 (barile) | Ni+Wc+Cr+B | ★★★★ | ★★★ | 55–60 HRC |
Passa al bimetallico quando elabori:
- Fibra di vetro o riempitivi minerali: l'abrasione distrugge una custodia in nitruro
- Ritardanti di fiamma: molti imballaggi sono chimicamente aggressivi
- PVC rigido: l'HCl attacca il foro; EJS02 o EJS03 resistono
- Mangime riciclato o post-consumo: la sabbia e le particelle metalliche si comportano come la carta vetrata
- Qualsiasi linea in cui l'operatività rende la durata di servizio il fattore economico dominante
Nota il dettaglio controintuitivo: Colmonoy 83 mostrainferioreDurezza Rockwell superiore a Ni60, ma vanta il massimo punteggio antiusura. Le particelle di carburo di tungsteno incorporate nella matrice agiscono contro i riempitivi abrasivi: la durezza apparente non è la stessa proprietà della resistenza all'abrasione.
EJS producecanne a vite bimetallichein tutti e sette i gradi di lega, per geometrie a vite singola, gemello parallelo e gemello conico.
Confronto dei costi: cilindro a vite singola e bivite
I barili a vite non hanno prezzo di listino. Si tratta di parti personalizzate quasi al 100% e il costo riflette il grado della lega, l'acciaio di base, il trattamento superficiale, il rapporto L/D e la lunghezza. Qualsiasi fornitore che fa un preventivo da un catalogo senza vedere un disegno sta tirando a indovinare.
Ciò che vale tra i fornitori è ilrelativostruttura dei costi.
| Tipo di canna | Indice di costo relativo | Autista |
|---|---|---|
| Canna a vite singola | 1,0× | Una vite, un foro, geometria semplice |
| Canna conica a doppia vite | 2–4× | Due viti coniche, lavorazione complessa del foro |
| Canna a doppia vite parallela | 3–5× | Due viti, elementi modulari, alberi scanalati, canne sezionate |
I cilindri bivite costano di più perché la lavorazione è più dura e il numero di pezzi è maggiore. Vale la pena pagare quel premio quando il processo necessita di miscelazione – e puro rifiuto quando non è necessario.
Due fattori di costo sottopesati dagli acquirenti:
Il tipo di vite sbagliato è l'errore più costoso possibile.Una sola vite che fa scorrere il PVC rigido produce scarti e degrado. Tali perdite superano la differenza del prezzo del barile in pochi mesi.
Il materiale sottospecificato costa più di quello sovraspecificato.Una vite nitrurata su nylon caricato a vetro si consuma in una frazione della vita di una vite bimetallica. La parte più economica diventa la parte più costosa nel secondo ciclo di sostituzione.
I produttori cinesi di cilindri a vite in genere quotano il 30-50% in meno rispetto agli equivalenti europei per una metallurgia comparabile. Il divario deriva dalla manodopera e dalle spese generali, non dagli strati di lega più sottili, a condizione di verificare le specifiche. Richiedi il grado della lega, lo spessore dello strato e il certificato del materiale.
Come scegliere: un quadro decisionale passo dopo passo
Elaborateli in ordine. Ogni risposta restringe quella successiva.
- Qual è il tuo polimero primario?Controllare la tabella guida dei materiali sopra. Il PVC rigido conclude immediatamente la discussione: gemello conico, noalternativo.
- La fusione necessita di lavori o semplicemente di fusione?Se i pellet arrivano composti e il tuo compito è scioglierli e modellarli, lo fa un cilindro a vite singola. Se devi disperderti, reagire, sfogarti o fonderti, hai bisogno di un gemello.
- Il materiale è sensibile al calore?PVC, PVDC e composti riempiti di legno penalizzano l'elevato taglio. Gemello conico, bassa velocità, basso taglio.
- Che forma assume la materia prima?La polvere e la miscela secca si inseriscono male nelle singole viti. Le doppie viti li alimentano mediante spostamento positivo.
- Qual è il tasso di produzione target?Abbina L/D e il diametro ad esso. Non ridimensionare il barile in base alla produzione che speri in tre anni: oggi lo gestirai affamato e instabile.
- Utilizzerai più materiali su questa macchina?Le viti gemelle si riconfigurano modificando l'ordine degli elementi. Le viti singole no. La flessibilità ha un prezzo, ma lo stesso vale per l’acquisto di una seconda macchina.
- Quale lega richiede la mescola?Resina pulita → nitrurata. Riempito, corrosivo o riciclato → bimetallico.
Il quadro converge rapidamente. La maggior parte degli acquirenti sceglie una vite singola per l'estrusione standard, una gemella conica per il PVC, una gemella parallela per il compounding, per poi dedicare il vero tempo decisionale alla lega, che è il luogo in cui vive effettivamente la vita utile.
Come specificare il tuo preventivo a un produttore di cilindri a vite
Una fabbrica di cilindri per viti ha bisogno di queste informazioni per fornire un preventivo in un giorno lavorativo:
- Marca e modello della macchina.I cilindri vite vengono costruiti a disegno o per marca e codice della macchina. Il modello spesso fissa direttamente la geometria.
- Tipo e configurazione della vite.Gemello singolo, parallelo o conico. Per viti gemelle, notare la co-rotazione o la contro-rotazione.
- Diametro e rapporto L/D.Per i gemelli conici, la designazione della taglia (55/110, 65/132) li riporta entrambi.
- Contenuto di resina e riempitivo: onestamente."PP" e "PP con 25% talco e 15% rimacinato" sono problemi di usura diversi e risposte diverse in termini di lega. Questa singola riga guida la raccomandazione metallurgica più di qualsiasi altra cosa inviata.
- Disegna se ne hai uno.Un disegno è il percorso più veloce per un preventivo accurato. Senza uno, invia le foto del prodotto più le dimensioni principali: diametro, lunghezza, dettagli della flangia.
- Nuova costruzione o sostituzione?Per una sostituzione, le misurazioni dell'usura e le foto della parte usurata aiutano la fabbrica a valutare se la ristrutturazione è migliore della nuova produzione.
I cilindri delle viti sono parti personalizzate, quindi i disegni contano più qui che in quasi tutti gli altri acquisti. Inviateli e un produttore serio tornerà con un preventivo in un giorno lavorativo.
Richiedi una revisione tecnica o un preventivo a EJS— La fabbrica costruisce viti e cilindri sull'isola di Jintang dal 1992, con geometrie a vite singola, gemellare parallela e gemellare conica.
Errori comuni nella scelta del tipo con cilindro a vite
- Esecuzione in PVC rigido su un unico cilindro a vite.L’errore più costoso e più comune. Degrado, macchie nere, scarsa finitura superficiale. Il PVC rigido necessita di un gemello conico. Punto e basta.
- Utilizzando un gemello parallelo a cui appartiene un gemello conico.I gemelli paralleli generano più tagli di quanto tollerano i profili in PVC rigido. Le specifiche più elevate non corrispondono alle specifiche corrette.
- Sottospecificare la lega.Ordinare nitrurato quando il composto richiede bimetallico. Il risparmio svanisce alla prima sostituzione anticipata.
- Scelta del rapporto L/D sbagliato.Troppo breve e il polimero non si scioglie completamente: si verificano picchi di fusione e pressione. Troppo lungo e il calore si accumula, degradando le resine sensibili al calore.
- Acquistare solo in base al prezzo.Richiedi il certificato del materiale. Richiedere lo spessore dello strato di lega. Una quota del 40% sotto ogni altra quota per lo stesso disegno significa che qualcosa è stato tagliato: di solito lo spessore della lega, a volte la sostituzione della lega.
- Saltare l'ispezione dell'usura al momento della sostituzione.Una nuova vite all'interno di una canna usurata funziona con un gioco maggiore fin dal primo giorno. Misura entrambi. Sostituiscili o rinnovali come coppia abbinata.
Domande frequenti: canna a vite singola o doppia vite
Posso utilizzare un cilindro a vite singola per l'estrusione di tubi in PVC?
No, non per PVC rigido.Il PVC rigido si presenta come una miscela di polvere secca che una singola vite alimenta in modo inadeguato e si degrada sotto il calore di taglio generato da una singola vite in modo incontrollabile. Il polimero rilascia acido cloridrico quando si rompe, che corrode il foro e si presenta come granelli neri e scarsa finitura superficiale nel prodotto. Un cilindro conico a doppia vite alimenta la polvere in modo affidabile, funziona a regimi più bassi e applica molto meno taglio. Il PVC flessibile con un alto contenuto di plastificante è più tollerante, ma il tubo e il profilo in PVC rigido appartengono a un gemello conico.
Qual è la differenza principale tra una canna bivite conica e parallela?
I gemelli conici si rastremano; i gemelli paralleli no.Una canna conica a doppia vite ha due viti affusolate, larghe all'estremità di alimentazione e strette alla matrice, designate da due numeri, come 65/132. L'ampia estremità di alimentazione afferra facilmente la polvere e il cono compatta il materiale con un basso taglio, adatto a PVC rigido e WPC sensibili al calore. Un cilindro a doppia vite parallela mantiene il diametro costante lungo tutta la sua lunghezza, fa scorrere gli elementi modulari della vite su alberi scanalati e fornisce un'intensità di miscelazione molto maggiore. I gemelli paralleli gestiscono il compounding e il masterbatch; gemelli conici con manico in PVC.
Una canna a doppia vite è sempre migliore di una canna a vite singola?
No. Un cilindro a doppia vite non è sempre migliore: è migliore per la miscelazione.Per sciogliere i pellet pre-composti e pomparli a pressione costante, un cilindro a vite singola corrisponde o batte un cilindro gemello ad una frazione del costo e della complessità. Le linee di tubi in HDPE, le linee di film in LDPE e le linee di fogli in ABS funzionano con viti singole in tutto il mondo perché il loro materiale arriva pronto e il loro processo non necessita di compounding. Acquistare un cilindro a doppia vite per quel lavoro significa pagare 3-5 volte per la capacità inattiva.
Quanto costa di più un cilindro a doppia vite rispetto ad uno a vite singola?
Aspettatevi 2–4× per un gemello conico e 3–5× per un gemello parallelo, rispetto a un cilindro a vite singola comparabile.Il vantaggio deriva da una lavorazione più dura, da un numero maggiore di parti e da elementi modulari. I cilindri a vite non hanno un prezzo di listino: il numero effettivo dipende dal tipo di lega, dall'acciaio di base, dal trattamento superficiale, dal rapporto L/D e dalla lunghezza, quindi qualsiasi produttore cita dal tuo disegno piuttosto che da un catalogo. I produttori cinesi in genere fissano prezzi inferiori del 30-50% agli equivalenti europei per una metallurgia equivalente.
EJS può produrre canne sia monovite che bivite?
SÌ.EJS produce cilindri a vite per estrusori (tipo a vite singola, Ø14–500 mm), cilindri a doppia vite paralleli (Ø20–250 mm) e cilindri a doppia vite conici (da 30/70 a 188/330) - la gamma completa di geometrie di estrusione. La fabbrica produce anche cilindri per viti per stampaggio ad iniezione, cilindri per viti in gomma, elementi per viti e sezioni di cilindri, in costruzione nitrurata e bimetallica, su disegno o decodificati dal modello della macchina.
Quale rapporto L/D dovrei scegliere per il mio estrusore monovite?
Abbina L/D alla richiesta di fusione della tua resina: da 20:1 a 25:1 per materiali facili da sciogliere e sensibili al calore; da 25:1 a 33:1 per lavori generici; Da 33:1 a 36:1 quando è necessaria una lunghezza di fusione extra o una sezione ventilata.Un L/D più breve limita il tempo di residenza e protegge i polimeri sensibili al calore. Un L/D più lungo offre alla zona di fusione spazio per completare il suo lavoro, necessario per resine ad alta viscosità o velocità di produzione elevate, ma produce più calore, il che penalizza i materiali che si degradano.
Come faccio a sapere se il mio cilindro a vite deve essere sostituito?
Il primo segnale è una diminuzione della produzione alla stessa velocità della vite.Prestare attenzione anche all'aumento della temperatura di fusione, alla corrente di azionamento più elevata a parità di produttività e alla deriva della qualità che lo stampo non è in grado di correggere. Confermare con la misurazione: tirare la vite, misurare il diametro esterno del volo con un micrometro e il diametro interno del foro con un alesametro in diverse posizioni e calcolare il gioco radiale. Quando il gioco raggiunge circa il doppio del valore del nuovo, la canna passa al piano di sostituzione. Quasi tre volte nuovi, la maggior parte dei processori viene sostituita.
Qual è la durata di vita di una canna a vite singola o doppia?
La durata dipende molto più dalla mescola che dal tipo di vite.Una singola vite nitrurata con PE pulito può mantenere le specifiche per anni; potrebbe essere necessario sostituire la stessa vite su nylon riempito di vetro al 30% in una frazione del tempo. La costruzione bimetallica prolunga notevolmente la durata in caso di utilizzo abrasivo e corrosivo. Sulle viti gemelle, l'usura si concentra su elementi specifici, in primis i blocchi impastatori, quindi la sostituzione spesso significa scambiare le posizioni usurate anziché l'intera vite. Qualsiasi fornitore che cita una cifra oraria universale senza chiedere informazioni sulla resina sta tirando a indovinare.
Conclusionee
La regola è breve:adattare il fusto a ciò di cui ha bisogno la fusione, non a ciò che consiglia la brochure.
- Fusione e trasporto di pellet precomposto?Canna a vite singola. Più semplice, più economico e uguale al lavoro.
- Miscelare, assemblare, riempire, sfiatare o reagire?Canna bivite parallela. Nient'altro disperde gli agglomerati.
- PVC rigido o WPC?Canna conica a doppia vite. Non negoziabile.
Quindi dedica la tua vera attenzione alla lega. Il tipo di vite determina se il processo funziona; il materiale della canna determina per quanto tempo continua a funzionare. Nitrurato per resina pulita, bimetallico per qualsiasi cosa abrasiva, corrosiva o riciclata.
EJS produce sia cilindri a vite per estrusore (monovite) che cilindri a doppia vite - conici e paralleli - per l'intera gamma di applicazioni di estrusione, in costruzione nitrurata e bimetallica. Invia il modello della tua macchina, il disegno e la resina che utilizzi effettivamente:richiedi una consulenza tecnica o un preventivo.
