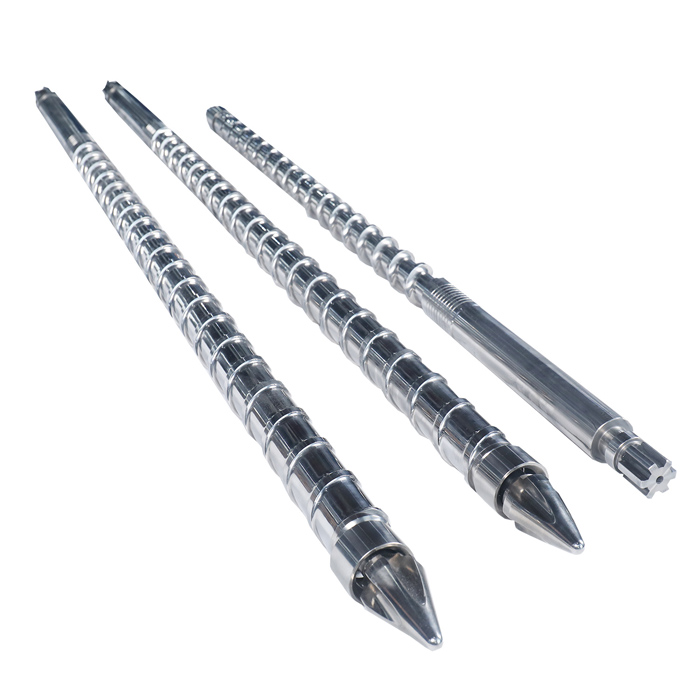

Cilindri a vite per stampaggio a iniezione: il cuore della moderna produzione di materie plastiche

Nella lavorazione della plastica, pochi componenti sono così critici, e così spesso trascurati, come ilcilindro della vite per stampaggio a iniezione. Questo assemblaggio di precisione non si limita a spostare il materiale; si scioglie, si mescola e costituisce la base stessa di ogni parte in plastica che utilizziamo quotidianamente. Poiché le industrie richiedono maggiore precisione, cicli più rapidi e operazioni più sostenibili, la tecnologia dei cilindri a vite sta attraversando un'evoluzione silenziosa ma significativa.

La funzione principale del cilindro a vite

Ogni macchina per lo stampaggio a iniezione funziona secondo un principio semplice: trasformare i pellet di plastica solida in un fluido fuso omogeneo, quindi iniettare quel fluido in uno stampo. Il cilindro a vite rende tutto ciò possibile attraverso tre fasi sequenziali: plastificazione, accumulo e iniezione, resistendo a pressioni fino a 2.500 bar.

In poche parole: se ilcanna a viteè il cuore della macchina, il suo design determina la salute dell'intera operazione.

Chiunque lavori nello stampaggio a iniezione lo sa: il cilindro della vite è lo "stomaco" della macchina: alimenta la plastica e se questa viene "digerita" correttamente e esce in modo uniforme dipende interamente da questo componente. Un buon set di cilindri a vite mantiene la macchina in funzione senza problemi per anni senza grossi problemi. Ma se scegliete quello sbagliato o trascurate la manutenzione, vi ritroverete nella migliore delle ipotesi con prodotti difettosi o, nella peggiore, con l'arresto completo della linea di produzione; la perdita non consisterà solo nel costo delle parti di ricambio, ma anche in tempi di consegna preziosi e nella fiducia dei clienti.

Perché i cilindri a vite sono così "delicati"?

I cilindri a vite operano in alcune delle condizioni più impegnative nel settore manifatturiero:

• Temperature elevate: la temperatura del cilindro varia generalmente da 150 °C a 400 °C, a seconda del materiale da lavorare
• Pressioni elevate: le pressioni di iniezione possono raggiungere 1.500-2.500 bar , paragonabili al peso di una piccola automobile che preme su un'area grande quanto un'unghia
• Usura grave: i materiali rinforzati con fibra di vetro, riempitivi minerali o ritardanti di fiamma sono altamente abrasivi sulle superfici delle viti e dei cilindri, come la carta vetrata che sfrega costantemente contro il metallo
• Rischi di corrosione: materiali come PVC e POM possono rilasciare gas corrosivi ad alte temperature, causando un attacco chimico sulla parete interna della canna

Date queste condizioni di lavoro difficili, il cilindro della vite è una delle parti di consumo sostituite più frequentemente e più critiche per la selezione su qualsiasi macchina per lo stampaggio a iniezione.

Come vengono prodotte le canne a vite?

Un cilindro a vite può sembrare semplice, ma il suo processo di fabbricazione è altamente sofisticato.

Produzione di viti

Le viti sono generalmente lavorate in acciaio nitrurato o acciaio rapido metallurgico delle polveri, modellate mediante tornitura e fresatura di precisione, quindi indurite tramite trattamenti di nitrurazione o rivestimento per migliorare la durezza superficiale e la resistenza all'usura. Le viti di fascia alta sono rivestite con rivestimenti in carburo di tungsteno o in lega di cromo-nichel, raggiungendo una durezza fino a HV 1200-1400 (durezza Vickers), più del doppio della durezza delle viti nitrurate standard.

Produzione di botti

La tecnologia tradizionale dei cilindri è la fusione centrifuga bimetallica: uno strato di lega resistente all'usura e alla corrosione (spessore circa 1,5-2,5 mm) viene colato mediante centrifugazione sulla parete interna di un tubo d'acciaio standard. Questo strato può raggiungere HRC 58-64 (durezza Rockwell), offrendo una durata significativamente più lunga rispetto alle canne standard. Sebbene più costoso, questo tipo di cilindro è essenziale durante la lavorazione di materiali riempiti di vetro o altamente abrasivi.

Come scegliere il cilindro a vite giusto? Tre regole d'oro

Molti acquirenti chiedono "quale".canna a viteè la migliore", ma i tecnici esperti ti diranno: non esiste un'unica opzione migliore, solo quella che si adatta alle tue esigenze. Segui queste tre regole pratiche:

Regola 1: abbina la vite al tuo materiale

Regola 2: abbinare i parametri della macchina

Non limitarti a guardare la vite stessa: assicurati che la capacità di iniezione e il rapporto lunghezza/diametro (L/D) siano compatibili con la tua macchina.

Rapporto L/D: il rapporto tra la lunghezza effettiva della vite e il diametro. L'intervallo tipico è compreso tra 18:1 e 25:1. Rapporti più elevati migliorano la qualità della plastificazione per i materiali più impegnativi, ma aumentano anche il tempo di residenza della fusione e il calore di taglio: i materiali sensibili al calore possono degradarsi.

Rapporto di compressione: il rapporto di variazione del volume nelle zone di alimentazione, compressione e dosaggio della vite. La plastica per uso generale utilizza in genere da 2,5:1 a 3,5:1; Il PVC e altri materiali sensibili al calore necessitano di rapporti di compressione inferiori per ridurre il riscaldamento a taglio.

Consiglio pratico: in caso di dubbi, controlla il manuale della macchina originale o chiedi direttamente al produttore dell'attrezzatura: loro conoscono meglio le loro macchine e possono darti i consigli più affidabili sull'abbinamento.

Regola 3: considera il costo totale, non solo il prezzo di acquisto

Il prezzo dei set di cilindri a vite varia da poche migliaia a decine di migliaia di dollari. Ma gli acquirenti esperti tengono conto del costo per pezzo prodotto. Una vite più economica che si consuma in tre mesi può effettivamente costare più di una vite premium che dura più di un anno, perché i tempi di inattività e la manodopera per la sostituzione spesso superano la differenza di prezzo.

Manutenzione giornaliera: cinque cose da non fare

Anche il miglior cilindro a vite si guasterà presto senza un'adeguata manutenzione. Ecco cinque consigli pratici da parte di tecnici esperti:

1. Non iniziare a freddo. Preriscaldare sempre accuratamente prima di avviare la macchina. Una volta raggiunta la temperatura impostata, mantenerla per 15-20 minuti per consentire alla vite e al cilindro di espandersi in modo uniforme. Se inizi con una macchina fredda, un'espansione termica irregolare può causare il grippaggio della vite all'interno della canna, e ciò significa uno smontaggio completo.

2. Non saltare i materiali di asciugatura. I materiali igroscopici come PA e PET devono essere essiccati al contenuto di umidità specificato prima della lavorazione. L'umidità ad alte temperature provoca la corrosione idrolitica della vite e del cilindro: non puoi vederlo, ma il danno si accumula nel tempo.

3. Non dimenticare di controllare la valvola di non ritorno. La valvola di non ritorno (anello di ritegno) è la parte più soggetta a usura del gruppo vite. Controllatelo regolarmente e sostituitelo quando usurato. Se non sigilla correttamente, il materiale fuoriuscirà durante l'iniezione, causando pesi di iniezione incoerenti e un aumento dei tassi di scarto.

4. Non lasciare che la vite giri a vuoto. Se la tramoggia esaurisce il materiale, arrestare immediatamente la macchina o riempirla tempestivamente. Far girare la vite vuota all'interno della canna significa contatto metallo su metallo: dopo solo poche volte, la vite e la canna sono rovinate.

5. Non trascurare la protezione antiruggine durante lo spegnimento. Per tempi di inattività prolungati (ad esempio, chiusure per festività), pulire sempre il fusto con un composto purgante come PP o PE, quindi applicare olio antiruggine prima di sigillare. Altrimenti, all'avvio troverai ruggine sulla parete interna del cilindro e i tuoi prodotti usciranno pieni di granelli neri. Non ne vale la pena.

Quando è il momento di sostituire il cilindro della vite?

Fai attenzione a questi segnali di pericolo: indicano che è ora di prendere in considerazione la sostituzione:

Pesi delle parti incoerenti: le parti variano in modo significativo in peso con le stesse impostazioni e lo stesso stampo

Macchie nere o strisce gialle sulle parti: il materiale si sta deteriorando all'interno della canna, spesso segno di eccessivo calore di taglio dovuto all'usura delle viti

Produttività ridotta: minore produzione di materiale alla stessa velocità della vite, il che significa che la vite è usurata e meno efficiente

Aumento anomalo della pressione di iniezione: è necessaria una pressione più elevata per ottenere la stessa velocità di iniezione: indica usura della canna o maggiore gioco della vite

Se ne noti uno, pianifica un'ispezione o una sostituzione il prima possibile. Aspettare il fallimento completo è molto più costoso che sostituire in modo proattivo.
