Nelle industrie di estrusione e compoundazione di materie plastiche, le prestazioni dell'estrusore influiscono direttamente sull'efficienza produttiva, sulla qualità dei materiali e sui costi operativi. Mentre molte persone si concentrano sul design della vite o sulla macchina di estrusione stessa, ilCanna a doppia vite a segmentiè uno dei componenti chiave che determina la stabilità e la flessibilità della lavorazione.
A differenza dei tradizionali cilindri monopezzo, i cilindri a doppia vite segmentati utilizzano una struttura modulare che consente di sostituire, personalizzare o riorganizzare le singole sezioni del cilindro in base alle diverse esigenze di lavorazione. Questo design è diventato sempre più importante nelle applicazioni che coinvolgono tecnopolimeri, materiali riempiti, produzione di masterbatch e lavorazione di polimeri ad alte prestazioni.
Che cos'è un cilindro a doppia vite a segmenti?

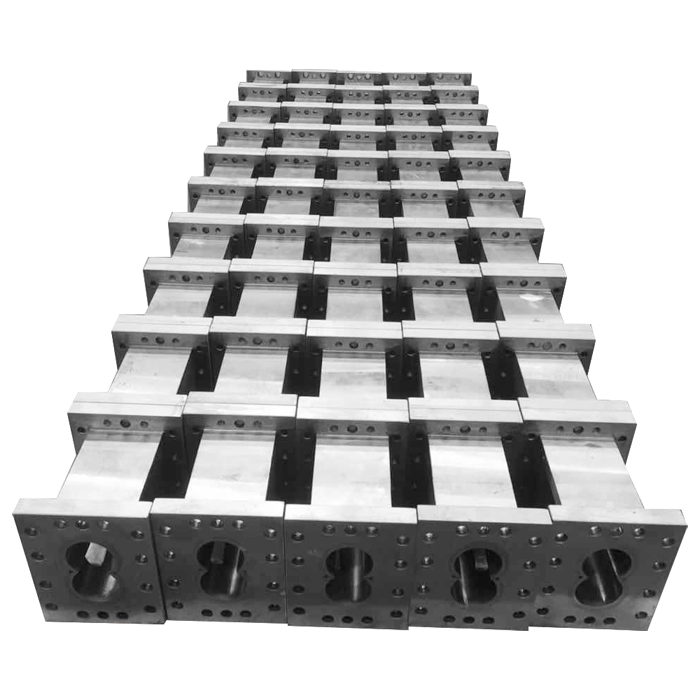

Un cilindro a doppia vite a segmenti è un sistema a cilindro modulare utilizzato negli estrusori bivite corotanti o controrotanti.
Invece di produrre la canna come un unico pezzo completo, la canna è divisa in più sezioni indipendenti. Ogni segmento può svolgere diverse funzioni, come ad esempio:
Alimentazione
Fusione
Miscelazione
Ventilazione
Elaborazione della reazione
Costruzione di pressione
Un tipico cilindro a doppia vite segmentato comprende:
| Componente |
Funzione |
| Segmento di botte |
Fornisce la camera di lavorazione per il flusso di materiale |
| Canale di riscaldamento/raffreddamento |
Controlla la temperatura di lavorazione |
| Fodera resistente all'usura |
Migliora la durata in condizioni abrasive |
| Flangia di collegamento |
Consente di assemblare più sezioni di canna |
Questa struttura modulare offre ai produttori maggiore libertà di ottimizzare i processi di estrusione.
Perché i cilindri a doppia vite segmentati sono ampiamente utilizzati?
La moderna lavorazione della plastica spesso coinvolge materiali complessi.
Molti polimeri richiedono condizioni di lavorazione speciali perché possono contenere:
Fibre di vetro
Filler minerali
Ritardanti di fiamma
Masterbatch di colori
Materiali riciclati
Additivi funzionali
Un design a cilindro fisso potrebbe non fornire sufficiente flessibilità per formulazioni diverse.
I cilindri a doppia vite segmentati consentono alle aziende di trasformazione di regolare la configurazione della macchina in base alle esigenze di produzione.
I principali vantaggi includono:
Configurazione di elaborazione flessibile
Manutenzione più semplice
Costi di sostituzione ridotti
Migliore adattamento ai diversi materiali
Miglioramento dell'efficienza produttiva
Un segreto del settore: la configurazione del cilindro può modificare le prestazioni del materiale
Un fatto poco noto nel processo di estrusione è che la disposizione stessa dei cilindri può influenzare le proprietà finali del polimero.
Diverse zone della botte possono controllare:
Comportamento di fusione
Intensità di miscelazione
Tempo di residenza
Dispersione dei materiali
Prestazioni di degasaggio
Ad esempio:
Una sezione di miscelazione più forte può migliorare la dispersione dell'additivo, ma un taglio eccessivo può aumentare la degradazione del materiale.
Pertanto, gli ingegneri progettano attentamente le combinazioni di canne basate su:
Caratteristiche del materiale
Velocità di produzione
Requisiti del prodotto
Temperatura di lavorazione
La canna non è semplicemente un guscio protettivo attorno alla vite; è parte attiva del sistema di lavorazione del materiale.
Materiali utilizzati per i cilindri a doppia vite a segmenti
Poiché l'estrusione bivite spesso comporta temperature, pressioni e attriti elevati, i materiali dei cilindri richiedono un'eccellente resistenza all'usura.
I materiali comuni includono:
Acciaio nitrurato
Utilizzato per applicazioni generali di estrusione a causa di:
Buona durezza
Efficienza dei costi
Prestazioni affidabili
Canna bimetallica
Una canna bimetallica utilizza uno strato di lega resistente all'usura all'interno della canna.
I vantaggi includono:
Maggiore resistenza all'abrasione
Vita operativa più lunga
Adatto per polimeri caricati
Materiali in lega speciale
Per applicazioni altamente corrosive o abrasive, è possibile selezionare leghe speciali per migliorare:
Resistenza alla corrosione
Resistenza all'usura
Stabilità termica
Il processo di produzione dietro i cilindri a doppia vite a segmenti
La produzione di una canna ad alte prestazioni richiede lavorazioni meccaniche di precisione e tecnologia dei materiali.
Preparazione del materiale in acciaio
L'acciaio legato di alta qualità viene selezionato in base ai requisiti dell'applicazione.
Lavorazione di precisione
Il foro interno deve mantenere dimensioni precise per garantire la corretta cooperazione tra:
Elementi a vite
Segmenti di botte
Materiali di lavorazione
Trattamento termico
Il trattamento termico migliora le proprietà meccaniche e aumenta la resistenza alle sollecitazioni di esercizio.
Trattamento superficiale
Possono essere applicati trattamenti speciali o strati di lega per migliorare:
Resistenza all'usura
Resistenza alla corrosione
Vita utile
Ispezione di qualità
Le ispezioni tipiche includono:
Precisione dimensionale
Test di durezza
Ispezione della superficie interna
Prova di pressione
Applicazioni dei cilindri a doppia vite a segmenti
Composto di plastica
I fusti segmentati sono ampiamente utilizzati per la produzione di plastica modificata contenente additivi, riempitivi o materiali di rinforzo.
Produzione di masterbatch
Supportano un'efficace dispersione dei pigmenti e una miscelazione uniforme durante la produzione di masterbatch colorati.
Lavorazione delle materie plastiche
Materiali come:
PA
computer
ABS
POM
spesso richiedono un controllo preciso della temperatura e della miscelazione.
Industria del riciclaggio
I sistemi bivite con cilindri segmentati sono sempre più utilizzati per la lavorazione di polimeri riciclati grazie alla loro flessibilità nella gestione delle diverse condizioni dei materiali.
La sfida nascosta: resistenza all’usura ed efficienza di lavorazione devono essere bilanciate
Una superficie della canna più dura non sempre significa prestazioni migliori.
Nelle applicazioni di estrusione, i produttori devono bilanciare:
Resistenza all'usura
Efficienza del trasferimento di calore
Precisione della lavorazione
Costo
Ad esempio, i materiali estremamente resistenti all’usura possono aumentare le difficoltà di produzione e influenzare la conduttività termica.
Il miglior design del cilindro dipende dall'effettivo ambiente di lavorazione piuttosto che dall'utilizzo del materiale più costoso.
Tendenze future dei cilindri a doppia vite a segmenti
Materiali di maggiore durata
Sono in fase di sviluppo nuove tecnologie di leghe per migliorare la resistenza contro:
Abrasione
Corrosione
Funzionamento ad alta temperatura
Design modulari più flessibili
I futuri sistemi di estrusione continueranno a muoversi verso una personalizzazione più semplice, consentendo un adattamento più rapido a nuovi materiali e formulazioni.
Tecnologia di monitoraggio intelligente
I sistemi avanzati di estrusione possono integrare sensori per monitorare:
Cambiamenti di temperatura
Condizioni di usura
Stabilità di elaborazione
Ciò aiuta a ridurre i tempi di inattività imprevisti e a migliorare la gestione della produzione.
